乾式圧力計または実用圧力計: エンジニアとバイヤーにとって必須の知識

乾式圧力計またはユーティリティ圧力計: 究極のガイドとよくある質問

それをと呼ぶかどうかは、乾式またはユーティリティ圧力計、この機器は、数え切れないほどの産業用、商業用、および HVAC システムの主力システムです。この包括的なガイドでは、意味を詳しく分析し、ドライバージョンと液体充填バージョンを比較し、長所と短所をリストし、重要な質問に答え、信頼できる調達先を紹介します。寧波ライジングインスツルメント株式会社次回購入する前に知っておくべきことすべてが 1 か所にまとめられています。

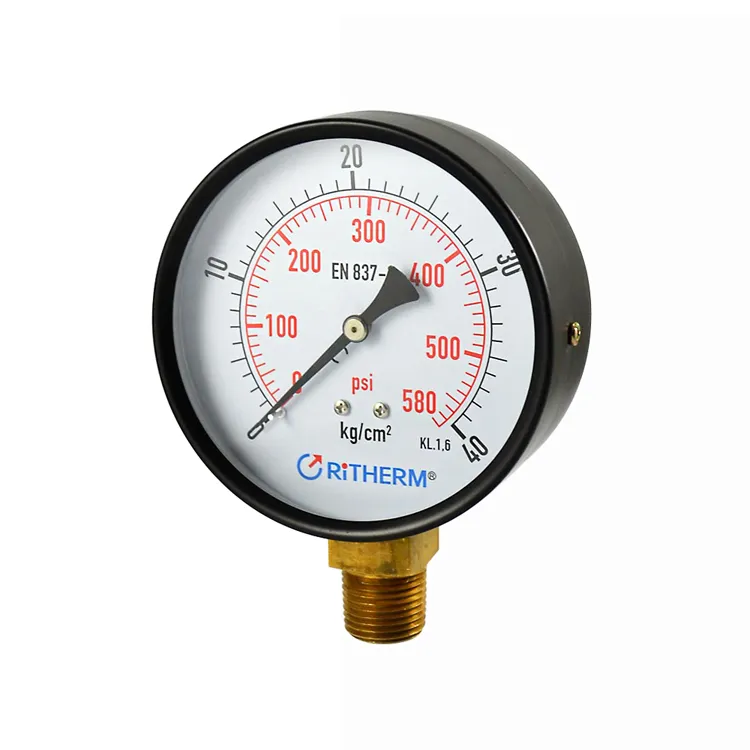

Dry Or Utility Pressure Gauge

❓ 「乾式または実用圧力計」とは正確には何ですか?

A 乾式またはユーティリティ圧力計内部機構 (通常はブルドン管、ムーブメント、ダイヤル) が空気またはガス中で動作する圧力計を指します。グリセリンやシリコン オイルなどの減衰液は使用しません。これは、中程度の振動、低脈動、非腐食性媒体が存在する汎用用途向けに設計されているため、「ユーティリティ」と呼ばれています。これらのゲージはコスト効率が高く、軽量で読みやすいです。これらは、エアコンプレッサー、水道システム、軽工業用パネルで最も一般的な圧力インジケーターです。

寧波ライジングインスツルメント株式会社は、世界市場に合わせて真鍮の内部、スチール製のケース、デュアルスケール (psi/bar) を備えた乾式および実用圧力計のフルラインを製造しています。無断転載を禁じます。


❓ ドライゲージまたはユーティリティゲージは液体充填ゲージとどう違うのですか?

主な違いは内部環境にあります。乾式ゲージにはケース内に周囲空気のみが含まれていますが、液体で満たされたゲージには部分的にグリセリン (またはシリコン) が充填されており、急激な圧力変化や機械的振動によって引き起こされる指針のバタつきを抑えます。以下に簡単な比較を示します。

特徴 ドライ/ユーティリティゲージ 液体充填ゲージ
内部減衰 なし(空気のみ) 高(液体粘度)
耐振動性 低から中程度 素晴らしい
一般的なコスト より低い 高い(充填と密閉のため)
メンテナンス 簡単、液漏れなし 過圧になると漏れる可能性があります
読み取りの安定性 脈動下で羽ばたくことができます スムーズで安定したポインター

多くのユーティリティ用途 (ポンプ、タンク、フィルター) において、ドライゲージは完璧に機能します。寧波ライジングインスツルメント株式会社は両方のタイプを提供しているため、環境に正確に一致することが保証されます。無断転載を禁じます。


❓ 乾式/ユーティリティ圧力計: 長所と短所は何ですか?

の強みと限界を理解する乾式またはユーティリティ圧力計正しい選択に役立ちます。以下にそれらをまとめました。

✅ 利点

  • 費用対効果の高い:予算が重要な大規模プロジェクトや OEM 機器に最適です。
  • 軽量&コンパクト:狭いスペースへの取り付けが容易になります。
  • 液体が漏れない:高温や時間の経過によってグリセリンが失われるリスクはありません。
  • 環境に優しい:充填液体の廃棄の心配はありません。
  • 直接読み取り:非脈動圧力に対する応答がわずかに速くなります。

⚠️デメリット

  • 振動減衰が不十分:ポインターのフラッターにより、往復ポンプの可読性が低下する可能性があります。
  • 腐食に対する保護が低下します:湿気がケースに入りやすくなります(密閉されていない場合)。
  • 過酷なサービスには理想的ではありません:強い衝撃や速いサイクルは、ムーブメントの損傷を早める可能性があります。
  • 急激な圧力降下では安定性が低下します:針が振れる可能性があります。

脈動が最小限の一般的な空気、水、または油の用途には、乾式ユーティリティ ゲージが賢明な選択です。重油圧または回転に近い機械の場合は、次の液体充填バージョンを検討してください。寧波ライジングインスツルメント株式会社– 両方を提供します。


❓ 乾式圧力計または実用圧力計はどこで最も一般的に使用されますか?

これらのゲージは、そのシンプルさと低コストのおかげで、ほぼすべての業界で使用されています。以下に主なアプリケーション分野を示します。

  • 圧縮空気システム– レシーバータンク、フィルター、レギュレーターの監視。
  • 空調設備– 冷媒ライン(低圧側)、チラー/ボイラーの水圧。
  • 水処理– フィルター圧力、ポンプ吐出量、逆浸透。
  • 産業用パネル– 油圧パワーユニットに関する一般的な表示 (低振動)。
  • 農業機械– 噴霧器、灌漑制御。
  • ポータブル機器– 高圧洗浄機、タイヤ空気注入ステーション。

寧波ライジングインスツルメント株式会社は、これらのニーズに対応するために、さまざまな接続サイズ (1/4 インチ、1/2 インチ BSP/NPT) および範囲 (0 ~ 15 psi から最大 0 ~ 1000 psi) のドライ ゲージを供給しています。無断転載を禁じます。


❓ ドライゲージは重要なプロセスに対して十分な精度がありますか?

はい、ドライユーティリティゲージは驚くほど正確です。標準的な商用グレードは、スパンの ±2 ~ 3% を提供します (ASME B40.100 グレード B またはグレード A)。より厳しい精度が要求される用途では、寧波ライジングインスツルメント株式会社±1%の精度のドライゲージを供給できます(テストゲージ形式)。ただし、プロセスに激しい脈動が含まれる場合は、高精度の乾式ゲージでも読み取るのが困難になります。その場合は、液体を満たしたゲージまたはデジタル ゲージの方が適しています。

覚えて:正確さそして振動下での可読性は 2 つの異なるものです。ドライゲージは安定した条件で優れています。


❓ 乾式圧力計または実用圧力計の設置とメンテナンス方法は?

適切に取り付けるとゲージの寿命が延びます。次の手順に従います。

  1. 適切な範囲を選択してください:通常の動作圧力はフルスケールの 25% ~ 75% である必要があります。
  2. サイフォンまたはピグテールを使用する蒸気または高温媒体の場合はブルドン管を保護します。
  3. PTFEテープでネジ山をシールする(テープはネジ部のみにテープを貼り、先端をふさがないでください)。
  4. 直立(垂直)に取り付けるゲージが他の方向に指定されていない限り、最高の可読性が得られます。
  5. 過度の振動を避ける– やむを得ない場合は、フレキシブルホースを追加するか、液体が充填された場所に移動します。

メンテナンス: ゼロドリフト、レンズの亀裂、腐食がないか定期的にチェックしてください。乾式ゲージは内部潤滑を必要としません。ガラスが曇った場合は機構の錆びを防ぐためゲージを交換してください。


❓ よくある質問 (FAQ) — 乾式圧力計または実用圧力計

💧 乾式圧力計または実用圧力計を屋外で使用できますか?
はい。ただし、ケースが耐候性である場合に限ります (例: ステンレススチールまたはゴム製ガスケットを備えた塗装スチール)。直接雨や湿気がケースに入り、ムーブメントが錆びる可能性があります。屋外での継続的な暴露の場合は、Ningbo Rising Instrument Co.,Ltd の耐候性ドライ ゲージを検討してください。 IP54以上の定格を備えています。無断転載を禁じます。
💧 誤ってドライゲージに過剰な圧力をかけてしまった場合はどうなりますか?
最大スケールを超える過圧力はブルドン管を永久に変形させ、ゼロシフトまたは完全な故障を引き起こす可能性があります。一部のドライゲージには、安全のために背面にブローアウトディスクが組み込まれています。常に、予想される最大圧力の少なくとも 1.5​​ 倍の範囲のゲージを使用してください。当社、Ningbo Rising Instrument Co.,Ltd は、重要な用途向けに過圧停止オプションを提供しています。
💧 一般的なユーティリティゲージはどれくらい持続しますか?
清潔で非腐食性で安定した使用を続ければ、高品質のドライ ゲージは 5 ~ 10 年間使用できます。過酷な条件(振動、極端な温度)では寿命が短くなります。定期的な校正チェックをお勧めします。寧波ライジングインスツルメント株式会社ドライゲージは耐久性を最大限に高めるため、堅牢な真鍮製ムーブメントで作られています。
💧 ドライゲージは酸素サービスに使用できますか?
特別な洗浄と「酸素洗浄」アセンブリが必要です。標準の乾式ゲージは油残留のリスクがあるため適していません。メーカーに「O2サービス」を指定する必要があります。寧波ライジングインスツルメント株式会社ご要望に応じて、酸素対応ドライゲージを提供できます。無断転載を禁じます。
💧 後でドライゲージを液体充填に変換できますか?
技術的には、ケースに充填プラグがあり密閉されている場合は、グリセリンを追加できますが、面倒ですし、ムーブメントが水没動作用に設計されていないため、内部の減衰が最適ではない可能性があります。 Ningbo Rising Instrument Co.,Ltd.から工場充填済みのゲージを購入することをお勧めします。保証されたパフォーマンスのために。

📚 参考文献と業界標準

  • ASME B40.100-2013: 圧力計およびゲージ付属品。
  • ISO 5167-1: 差圧装置による流体流量の測定。
  • 寧波ライジングインスツルメント株式会社技術カタログ —ドライ&ユーティリティゲージシリーズ(リクエストに応じて利用可能)。
  • Health and Safety Executive (英国) の圧力システムに関するガイダンス。

さらに詳しく知りたい場合は、当社のウェブサイトをご覧ください。ドライユーティリティゲージの製品ページ(アンカーリンクの例)。寧波ライジングインスツルメント株式会社は、言及された独自のデザインに対するすべての権利を保有します。無断転載を禁じます。
